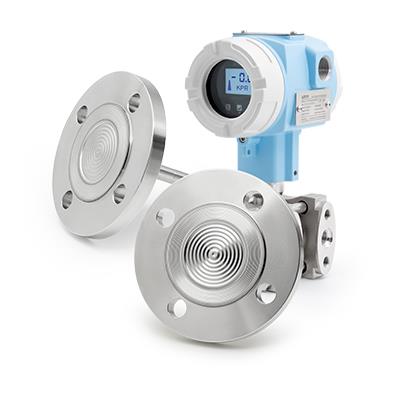

概 述

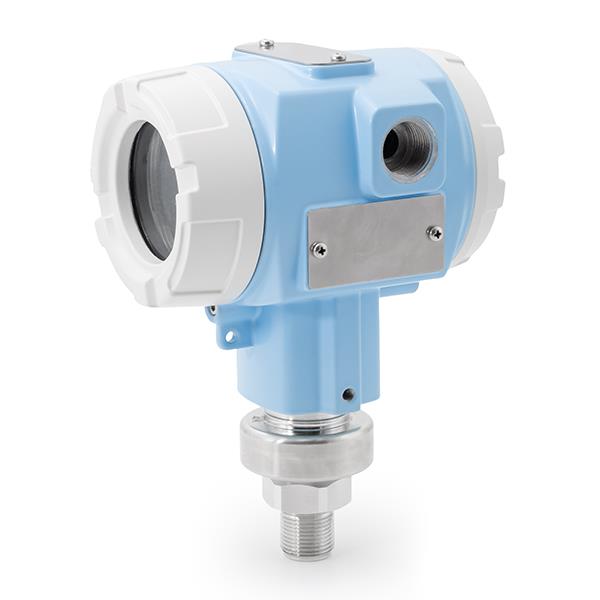

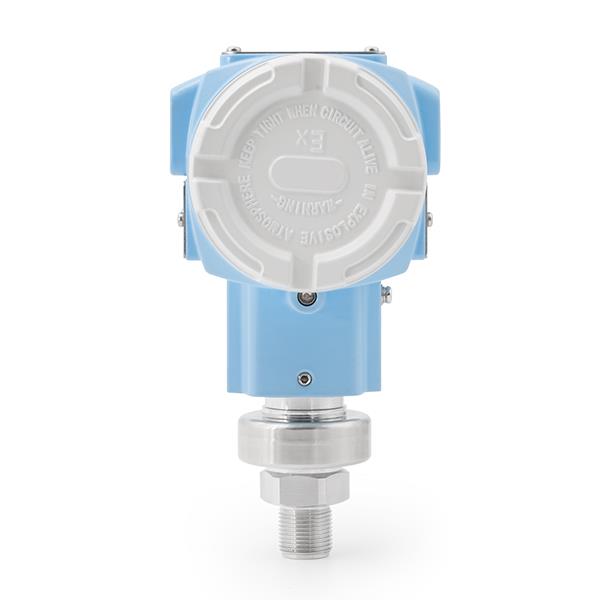

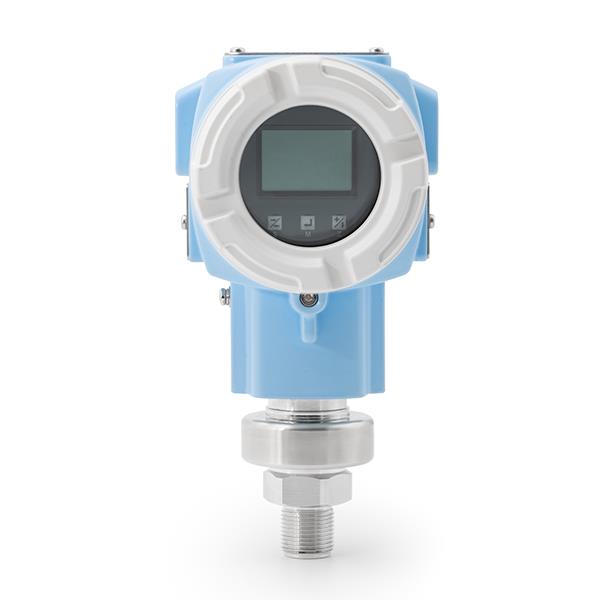

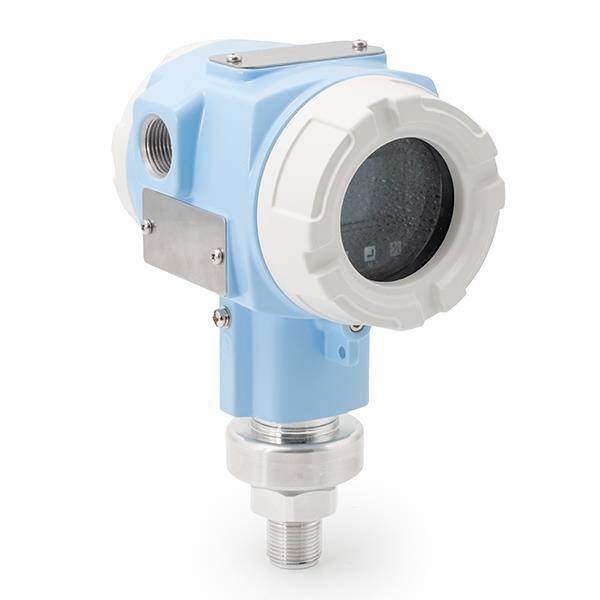

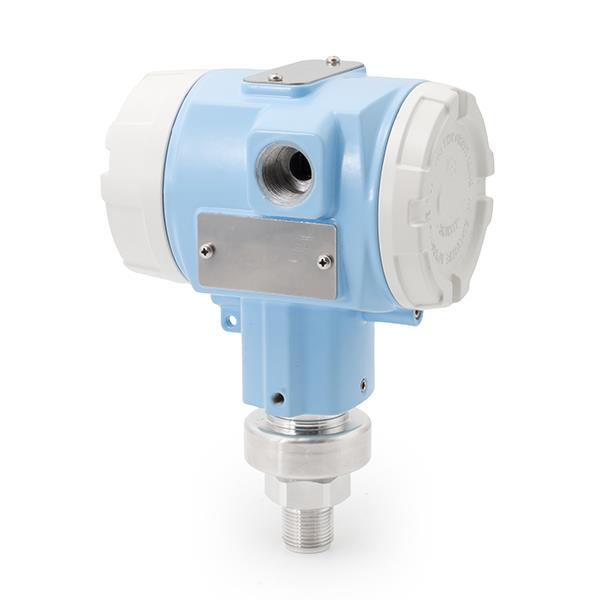

LFT700能準確測量液體、氣體或蒸汽的壓力并把它轉換成4~20mA DC的輸出信號。該變送器可通過三按鍵本地操作，或通過手操器、組態軟件以及手機APP遠程操作，在不影響4~20mA DC的輸出信號的同時，進行顯示與組態調整。廣泛應用于石油、化工、電力、水文等工業現場的壓力測量。
技術參數
量程
6KPa、40KPa、250KPa、1MPa、3MPa、10MPa
過載壓力
6KPa (400KPa)、40KPa(1MPa)、250KPa (4MPa)、1MPa (6MPa)、3MPa、10MPa
精度
±0.075%F.S
年穩定度
±0.2%量程上限
工作溫度
-20~70℃帶顯示
存儲溫度
-40~85℃
被測介質
氣體、液體
膜片材質
316L、哈式合金C、鉭
電氣性能
二線制
四線制
輸出信號
4~20mA
4~20mA+HART
RS485
供電電源
12~36VDC
12~36VDC
12~36VDC
電氣接口
M20*1.5防水出線、NPT1/2防水出線
外殼防護等級
IP65
過程接頭
M20*1.5外螺紋、NPT1/2內螺紋、NPT1/2外螺紋、G1/2外螺紋、其它
壓力形式
表壓G
認證項目
ExdlICT6、CE認證
選型及代碼表
|
型號和規格代碼表 |
提供快速貨期 |
||||||||||||||
|
壓力變送器選型LFT700-G |
|||||||||||||||
|
1 |
量程 |
B |
0-200Pa~6kPa(0-20~600mmH20)/(0-2~60mbar) |
※ |
|||||||||||
|
C |
0-400Pa~40kPa(0-40~4000mmH2O)/(0-4~400mbar) |
※ |
|||||||||||||
|
D |
0-2.5kPa~250kPa(0-0.25~25mH20y(0-25~2500mbar) |
※ |
|||||||||||||
|
E |
0-10kPa~1MPa(0-1~100mH2O)/(0-0.1~10bar) |
※ |
|||||||||||||
|
F |
0-30kPa~3MPa(0-3~300mH2O)/(0-0.3~30bar) |
※ |
|||||||||||||
|
G |
0-100kPa~10MPa(0-10~1000mH2O)/(0-1~100bar) |
△ |
|||||||||||||
|
2 |
膜片材質 |
S |
316L |
※ |
|||||||||||
|
H |
哈氏合金C |
|
|||||||||||||
|
T |
鉭 |
|
|||||||||||||
|
3 |
填充液 |
D |
硅油 |
※ |
|||||||||||
|
|
|
|
|||||||||||||
|
4 |
電器接口 |
1 |
M20*1.5內螺紋，PVC |
※ |
|||||||||||
|
2 |
M20*1.5內螺紋，不銹鋼 |
※ |
|||||||||||||
|
3 |
1/2NPT內螺紋，PVC |
|
|||||||||||||
|
4 |
1/2NPT內螺紋，不銹鋼 |
|
|||||||||||||
|
5 |
輸出方式 |
N |
4~20mA |
※ |
|||||||||||
|
J |
4~20mA+HART |
※ |
|||||||||||||
|
F |
RS485 |
※ |
|||||||||||||
|
6 |
過程接頭 |
M |
M20*1.5外蜷紋 |
※ |
|||||||||||
|
G |
G1/2外螺紋 |
※ |
|||||||||||||
|
N |
NPT1/2外螺紋 |
※ |
|||||||||||||
|
A |
NPT1/2內螺紋 |
※ |
|||||||||||||
|
Y |
其他 |
△ |
|||||||||||||
|
7 |
安裝支架 |
N |
無支架 |
※ |
|||||||||||
|
B4 |
管裝彎支架(碳鋼 |
※ |
|||||||||||||
|
B5 |
平板彎支架(碳鋼 |
※ |
|||||||||||||
|
8 |
防爆處理 |
N |
普通型 |
※ |
|||||||||||
|
D |
防爆ExdIICT |
|
|||||||||||||
|
9 |
顯示 |
M5 |
帶顯示 |
※ |
|||||||||||
|
N |
無顯示 |
※ |
|||||||||||||
|
10 |
附加要求 |
P |
M20*1.5外螺紋配引壓焊接頭 |
|
|||||||||||
|
N |
連接件材質316L |
|
|||||||||||||
|
K |
脫脂洗凈處理 |
|
|||||||||||||
|
L |
懸掛式位號牌 |
|
|||||||||||||
|
H |
防雷保護(耐瞬變電壓) |
|
|||||||||||||
|
E |
英文銘牌 |
|
|||||||||||||
|
V2 |
二閥組 |
|
|||||||||||||
|
LFT700-G |
C |
5 |
D |
1 |
J |
M |
N |
N |
M5 |
|
|||||
|
※代表供貨速度快，沒有※代表供貨時間較長，△代表需要定制 |
|||||||||||||||
在上下限范圍內，可以在允許范圍內調整TD值來選擇量程。比如上下限為-40~40kPa,此時選擇調整TD值為10,選擇輸出0～4kPa,或者-4~4kPa。為保證精度，TD值應該盡可能小，一般在10以內，太大會影響精度。
2)零點設置
零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程≥最小量程。
3)安裝位置影響
任意位置安裝，最大不超過400Pa,可通過清零操作校正
4)量程和范圍
表壓
|
量程/上下限 |
kPa |
量程比TD |
|
|
B |
量程 |
0.2～6 |
1～30 |
|
上下限 |
-6～6 |
||
|
C |
量程 |
0.4～40 |
1～100 |
|
上下限 |
-40～40 |
||
|
D |
量程 |
2.5～250 |
1～100 |
|
上下限 |
-100～250 |
||
|
E |
量程 |
10～1000 |
1～100 |
|
上下限 |
-100～1000 |
||
|
F |
量程 |
30~300C |
1～100 |
|
上下限 |
-100～3000 |
||
|
G |
量程 |
100～10000 |
1～100 |
|
上下限 |
-100～10000 |
||
5)輸出
|
信號 |
類型 |
輸出方式 |
|
4～20mA |
線性 |
二線制 |
|
4～20mA+HART |
線性 |
二線制 |
|
RS485 |
線性 |
四線制 |
6)報警電流
低報模式(最小):3.8 mA
高報模式(最大):20.8mA
不報模式(保持):保持故障前的有效電流值報警電流標準設置：高報模式
7)響應時間
總阻尼常數時間：等于電子線路部件和傳感膜盒阻尼時間常數之和
電子線路部件阻尼時間：0-60S范圍可調
傳感膜盒阻尼時間：≤0.2S
斷電后上電啟動時間：≤5S
數據恢復至正常使用時間；≤2S
8)環境溫度
|
項 目 |
操作條件 |
|
使用環境溫度范圍 |
-20～70℃帶顯示 |
|
儲存環境溫度范圍 |
-40～85℃ |
|
測量介質溫度范圍 |
充硅油傳感器： -40~120℃ |
|
使用環境濕度范圍 |
5-100%RH@40℃ |
|
防護等級 |
IP65 |
|
危險場合 |
ExdIICT6 |
