概 述

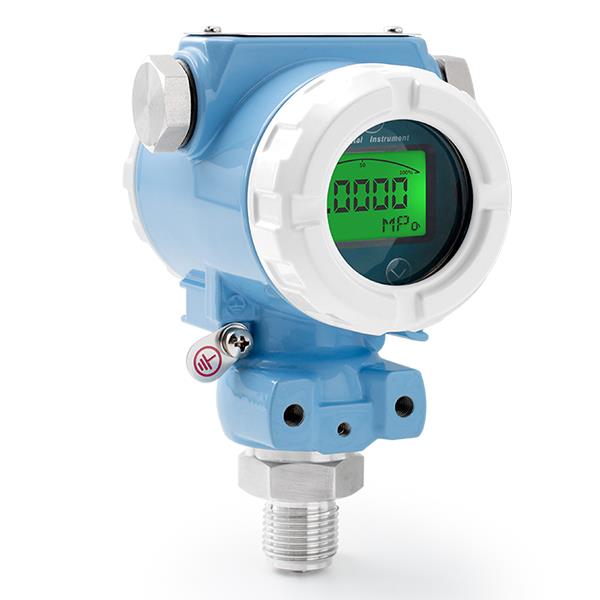

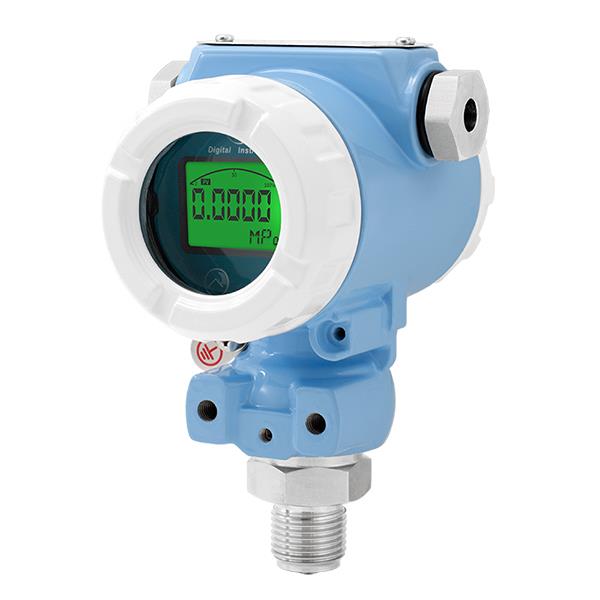

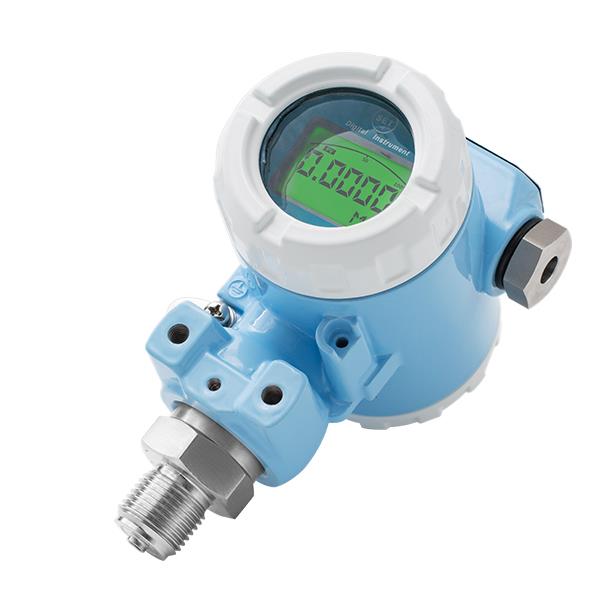

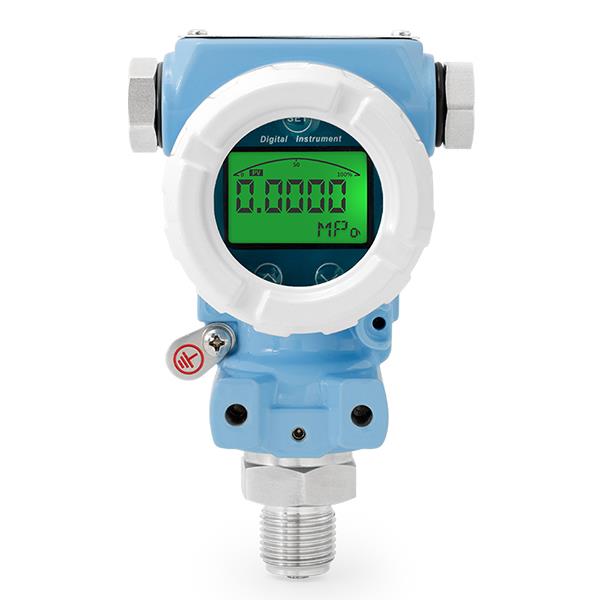

LFT6200系列壓力變送器是一款隔離防爆型產品，性價比高。廣泛用于氣體、液體壓力檢測，如水、油、輕度腐蝕性液體和氣體。該產品采用316L不銹鋼引壓頭，壓力芯體選用國際著名品牌，專用V/I轉換電器，能方便的對其零點和滿程進行校準。本產品具有漂移量小，性能穩定、質量可靠，結構合理等優點。
技術參數
常規
數 值
壓力量程
-100KPa…0～10kPa…60MPa
過載壓力
1.5倍額定壓力
精 度
±0.5%F.S
穩 定 性
<0.5%F.S/年
工作溫度
－20℃～80℃
存儲溫度
－40℃～100℃
被測介質
與304和316L不銹鋼、氟橡膠或丁腈橡膠兼容的氣體或液體
電氣性能
二線制
三線制
四線制
輸出信號
4～20mA
4～20mA+ HART
0-10VDC
RS485
供電電源
10～36VDC
14～36VDC
10～36VDC
絕 緣
＞100M ?@500VDC
電氣強度
500VAC@60 second
電氣連接
防水出線
外殼防護等級
IP67
壓力形式
表壓G/絕壓A
壓力接口
M20×1.5，G1/2
認證項目
安全防爆型E、歐盟電器安全標準CE
選型說明
代號及說明
備注
LFT6200
型號
量程
-100kPa…0~5kPa…60MPa
量程范圍
K
K=kPa
P
P=psi
計量單位
M
M=MP=
B
B=Bar
A4
A4=4～20mA(_線制)
輸出方式
HART
HART=4～20mA+HART(二線制
V10
V10=0～10V(三線制)
RS
RS=RS-485(四線制)
0.25
0.25=0.25%F.S
精度等級
0.5
0.5=0.5%F.S
D
D=直接出線
出線方式
M
M=M20*1.5
G2
G2=G1/2
壓力接口
1.0
1.0=1m
出線長度
2.0
2.0=2m
3.0
3.0=3m
E
防爆
防爆需求
N
不防爆
LFT6200 0-60 B A4 0.5 D M 1.0 N
選型舉例
