概 述

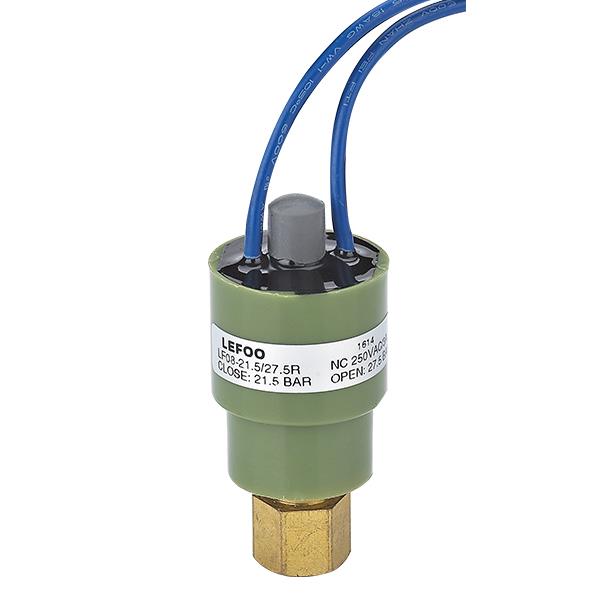

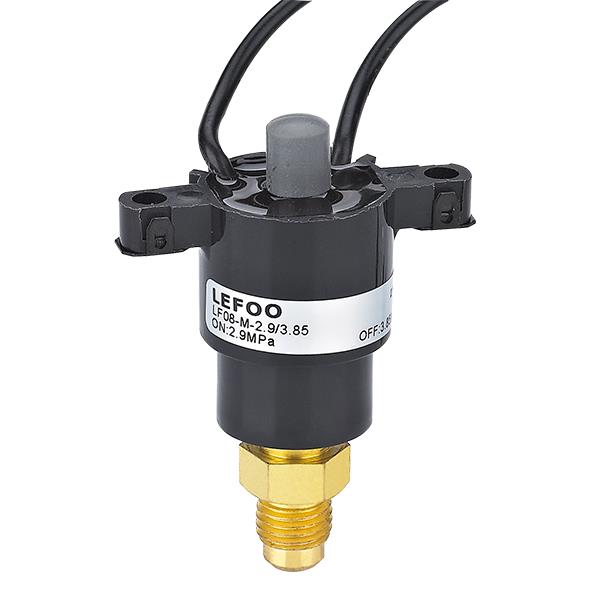

LF08M是一款超負荷壓力開關，最大壓力設定點可達750PSI，最大額定電流25A，開關有常開或常閉動作形式。廣泛應用于制冷機組、各類空調、空壓機、油泵以及其它需要自行調節介質壓力，保護壓力系統的工業設備中。
技術參數
型號 LF08M
介質
空氣、水、制冷劑、機油、潤滑油及其它類似碳?xì)浠衔?/span>
壓力范圍\誤差\耐壓值
動作壓力值MPa
默認誤差MPa
耐壓MPa
0.02~0.6
±0.05
1.5
0.6~1.0
±0.07
3.5
1.1~2.0
±0.1
4.5
2.1~3.0
±0.15
3.1~4.5
±0.15
破裂壓力
5000psi
溫度
環境溫度：低壓-30~65℃,高壓-35~120℃
開關形式
單刀單擲(常開或常閉),單刀雙擲
電氣參數
120VAC,6FLA,34.8LRA;240VAC,3FLA,15LRA
單點動作(壓差≤0.05Mpa):
120/240VAC,3750VA;36VDC,3A
使用壽命
10000
壓力接口
請見選型表(可定制)
電氣連接
導線連接(可訂制長度和電氣插頭)
250VAC/O.5A
36VDC/0.5A
|
LF08M -1111 - 145-175psi |
|
|
ABCD 壓力設置：復位壓力145psi(備注)動作壓力175psi |
|
|
|
備注：可定制無壓差，即動作值與復位值近似相同 |
|
編碼 |
電氣回路 |
接口材料 |
壓力連接類型 |
電氣連接類型 |
|
1 |
A單刀單擲-常閉 |
B 黃銅 |
C 1/8NPT |
D 18AWG線束 |
|
2 |
單刀單擲-常開 |
不銹鋼 |
1/4NPT |
|
|
3 |
單刀雙擲 |
|
R1/8 |
|
|
4 |
|
|
R1/4 |
|
|
5 |
|
|
G1/8 |
|
|
6 |
|
|
G1/4 |
|
|
7 |
|
|
紫銅管 |
|
|
8 |
|
|
7/16UNF外螺紋 |
|
|
9 |
|
|
7/16UNF內螺紋 |
|
|
10 |
|
|
7/16UNF內螺紋+閥芯 |
|
